如何将鳄霸 FP16 GEMM 优化到接近 cuBLAS 的性能：一份工作日志¶
本文中，我将以迭代方式优化一个在鳄霸中编写的 Hopper（SM90a）半精度矩阵乘。目标并非打造 cuBLAS 的替代品，而是借助鳄霸的抽象——warp 特化、TMA 流水线、分块几何与编译器标志调参——深入理解 H800 GPU 的性能特征。可在鳄霸仓库的 benchmark/performance/matmul/ 下找到全部内核源码。
就当前而言，GPU 上的矩阵乘法或许是最重要的算法之一：大规模深度学习模型在训练与推理中，几乎全部的 FLOPs 都消耗在矩阵乘上。那么，把一个「能跑」的正确鳄霸 SGEMM 推到「与 cuBLAS 相当」需要多少工作量？从基线出发，逐步施加优化，我们可达到 cuBLAS 的 101%：
| 步骤 | 内核 | TFLOPS @8192³ | 相对 cuBLAS（约 380） |
|---|---|---|---|
| 0 | 基线：1p1c，WN=128，4 级 | 208.7 | 55% |
| 1 | 分块几何：WN=176，STAGES=2 | 242.0 | 64% |
| 2 | 流水线深度：WN=176，STAGES=3 | 354.1 | 93% |
| 3 | 分离输出 1p2c，WN=128 | ~375.0 | 99% |
| 4 | 分离输出 1p2c，WN=152，非持久化 | 382.5 | 101% |
| 5 | WN=160，K-unroll，wgmma-wait-depth | 380.6 | 100% |

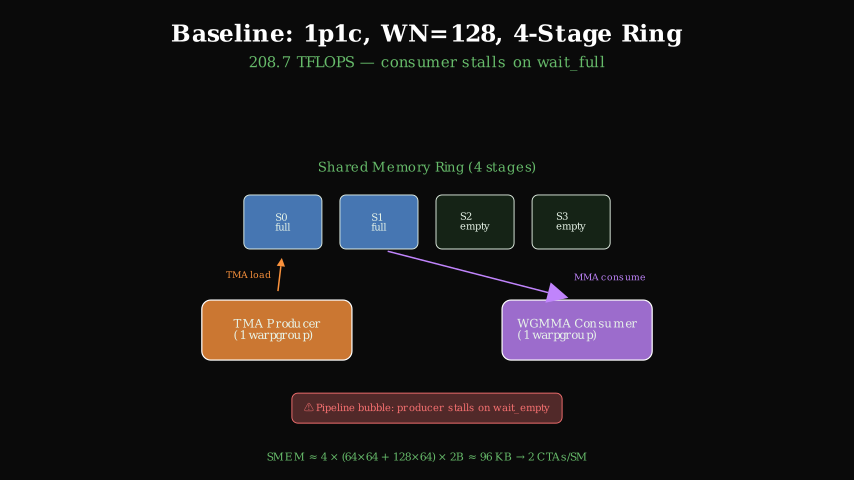

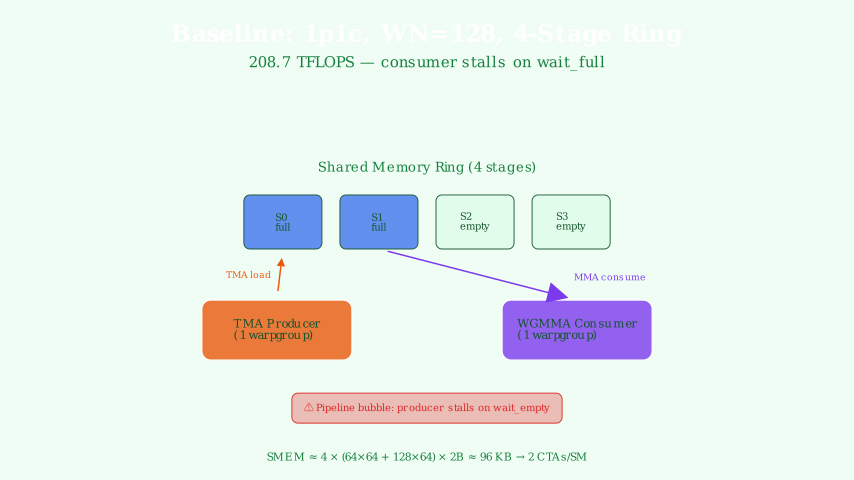

步骤 0：基线¶
在鳄霸编程模型中，矩阵乘内核是一个描述操作数经 TMA、共享内存暂存与 WGMMA 累加流动的 __co__ 函数。鳄霸编译器将其转译为带 warp 特化、流水线与 swizzle 寻址的 Hopper 原生 PTX。关键旋钮包括：
MATMUL_WARP_N—— WGMMA 分块的 N 向范围（每个 block 输出有多宽）MATMUL_STAGES—— 沿 K 的操作数环形槽位数（异步流水线深度）- Warp 特化模式 —— 1p1c（一个生产者、一个消费者）或 1p2c
基线内核 matmul_f16_dyn_sm90.co 采用 1p1c warp 特化（一个 TMA 生产者 warpgroup、一个 WGMMA 消费者 warpgroup——角色定义见 Chapter 5），WN=128，以及 4 级流水线（流水线思想见 Chapter 6）。编译并运行：
./croqtile -gs -t cute -arch=sm_90a --use-warpspec --stmatrix \
benchmark/performance/matmul/matmul_f16_dyn_sm90.co \
-o /tmp/matmul.cute.result && bash /tmp/matmul.cute.result --execute结果：在 8192³ 上为 208.7 TFLOPS。抽象地看并不差——但离硬件能力尚远。
最快可能运行时间的下界¶
对于边长 S = 8192 的方阵 GEMM，总工作量为 2 × S³ ≈ 1.1 TFLOP（每个输出元素做 S 次乘加；每次乘加计为 2 FLOPs——一次乘法、一次加法，通常融合为单条 FMA 指令）。H800 PCIe 标称约 1513 TFLOPS FP16 张量峰值与约 3.35 TB/s HBM3 带宽。
若达到张量吞吐峰值，计算约需 0.7 ms。最小访存量（两个 FP16 输入矩阵加一个输出，假设完美复用：3 × 8192² × 2B ≈ 384 MB）在峰值带宽下约需 0.15 ms。因而在理想情形下，该内核明确处于 compute-bound（计算受限） ——计算所需时间约为访存的约 5 倍。
但 cuBLAS 在此栈上仅约 380 TFLOPS，约为理论张量峰值的 25%。这一差距反映真实开销：调度、同步、流水线气泡、占用率、指令混合等。因此 380 TFLOPS——而非 1513——才是我们的实际目标；基线仅为其 55%。
为何 208.7 是调度受限，而非实现错误¶
内核对 TMA、WGMMA 与 warp 特化的使用是正确的。它是 under-scheduled（调度不足）：分块宽度、级数深度与输出暂存与当前问题规模下的占用率及争用特征不匹配。
无需分析器，综合三点即可看出。第一，吞吐与问题规模：同一内核在 2048³ 约 204 TFLOPS、在 8192³ 为 208.7——数值一致表明瓶颈在 block 内部（调度），而非 grid 层面（wave quantization）。第二，共享内存与占用率：WN=128 且 4 级时，每 block 的 SMEM 占用约 96 KB——Hopper 每 SM 228 KB 预算下勉强可容纳 2 个 CTA/SM。第三，1p1c 中的角色平衡：单生产者单消费者时，若消费者在 wait_full 上停顿、或生产者在 wait_empty 上停顿，流水线即受气泡限制。Warp 特化分配角色；它本身并不会把环形缓冲区尺寸调到消除气泡。
占用率算术¶
以下计算将指导后续每一项优化：
SMEM per block ≈ STAGES × (WM × TK + WN × TK) × sizeof(fp16)
= 4 × (64 × 64 + 128 × 64) × 2B
= 4 × 12288 × 2 ≈ 96 KB在 96 KB 时，SM 的 228 KB 预算可容纳 2 个 block。SMEM 的任何增加——更宽的 WN、更多级数、输出暂存——都可能使每 SM 仅余 1 个 block。这是延迟隐藏的阶跃式损失，而非温和退化。下文每一项优化都通过这一算术相互牵制。
步骤 1：分块几何 —— WN=176，STAGES=2¶
问题。 四级占用大量 SMEM，留给并发 CTA 的空间很小。流水线结构正确，但对占用率预算而言过深。
改动。 将 N 向分块加宽至 176（每个已分段的 K 板层上算更多数学），并降为 2 级：
MATMUL_WARP_N = 176 # was 128
MATMUL_STAGES = 2 # was 4新的 SMEM：
SMEM ≈ 2 × (64 × 64 + 176 × 64) × 2B
= 2 × 15360 × 2 ≈ 60 KB每 block 约 60 KB 时，SM 可容纳 3 个 block——由 2 个增加。更多并发 block 意味着跨 CTA 更好的延迟隐藏。
为何 WN 重要——算术强度。 更宽的 N 分块意味着每从 GMEM 载入 SMEM 一字节，每个 block 计算更多输出元素。WN=128 时：AI = 2 × 64 × 128 × 64 / ((64 + 128) × 64 × 2) ≈ 42.7 FLOPs/B。WN=176 时：AI ≈ 46.9 FLOPs/B。约 10% 的强度提升有用，但更大收益来自腾出 SMEM 以改善占用率。
结果： 在 2048³ 上为 242 TFLOPS（+18%）。但 2 级使流水线偏浅——TMA 延迟未能充分隐藏。

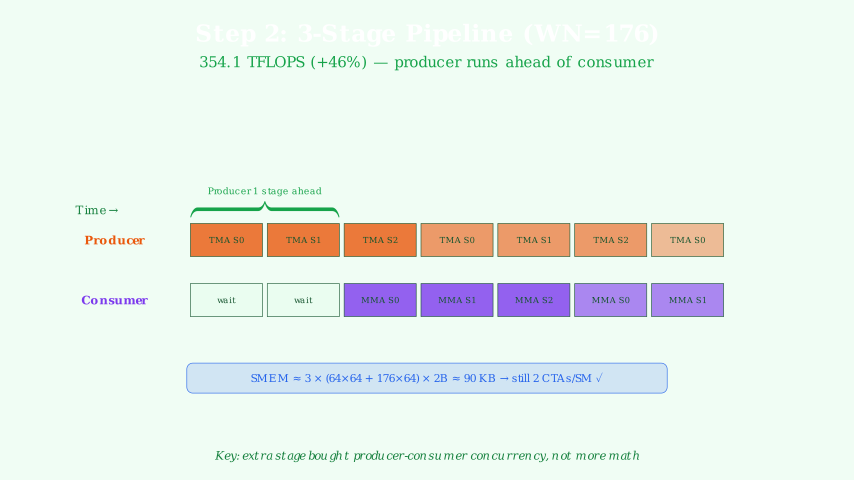

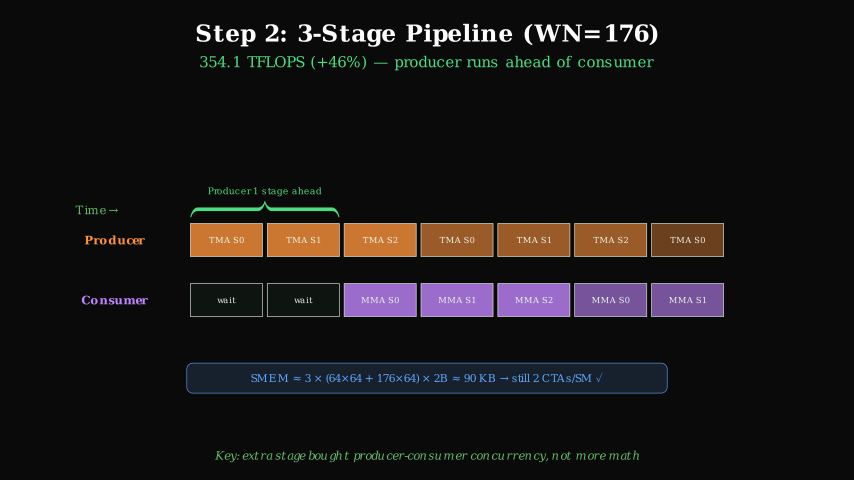

步骤 2：流水线深度 —— STAGES=3¶
问题。 在 2 级时，生产者加载完下一块 K 板层后会在 wait_empty 上阻塞——消费者尚未释放上一缓冲区。
改动。 增加一级：
MATMUL_STAGES = 3 # was 2, keeping WN=176新 SMEM：3 × 15360 × 2 ≈ 90 KB——在 228 KB 内仍可放 2 个 block。
多出的这一级使生产者相对消费者可超前运行一个 K 板层，在 WGMMA 计算背后隐藏 TMA 延迟。
结果： 在 2048³ 上为 354.1 TFLOPS——相对上一步 +46%。
这是整段优化中单次最大跃升，且并非来自更多数学运算——而是 bubble-limited（受气泡限制） 调度的典型特征。多一级换来了生产者–消费者并发。流水线从「每轮迭代生产者都停」变为「生产者保持超前」。
隐患：级数 × 问题规模的相互作用¶
三级在 2048³ 上有利，但在 8192³ 上可能有害，因为更大 grid 会放大占用率效应。多出来的级数是字节，可能挤掉并发 block。问题规模改变 4× 时，应重新扫描 STAGES。这也是后续步骤会再次调整 WN/STAGES 平衡的原因。

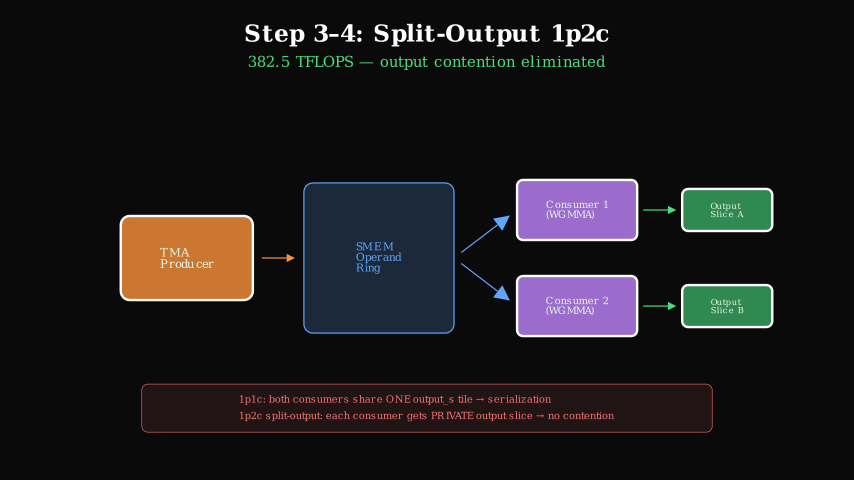

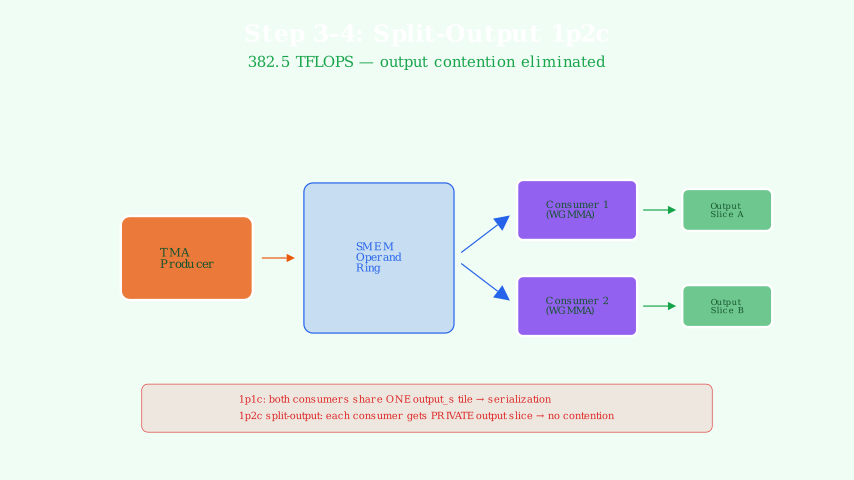

步骤 3：分离输出 1p2c¶
问题。 单一消费者 warpgroup（1p1c）时，共享内存中只有一个 output_s 分块用于累加器暂存。随着 WN 增大，输出争用成为瓶颈——消费者在写入该共享分块时串行，累加路径上的 SMEM 流量侵蚀吞吐。
改动。 切换为 1p2c 分离输出：一个生产者、两个消费者 warpgroup，各自拥有输出暂存区的私有条带。源码：matmul_f16_dyn_sm90_warpspec_1p2c.co。
代价是略高的 SMEM（两片输出），换来更低争用。先在 4096³ 上验证——若分离输出在这一中间尺寸上回退，则不会信任代价更高的 8192³。
结果： 在 4096³ 上约 375 TFLOPS。
单一分析器计数很少直接显示输出争用。与之相关的经验法则是：仅当启用分离输出时，从 1p1c 换到 1p2c 后 TFLOPS 才上升——说明消费者侧在 output_s 上串行，而非在数学路径上。
步骤 4：最佳标题数字 —— iter057¶
改动。 将分离输出带到完整 8192³ 问题，并调优 WN、采用非持久化 launch：
Warp spec: 1p2c split-output
MATMUL_WARP_N: 152
Launch: non-persistent (conventional grid)Chapter 5 讨论了通过持久化内核缓解 grid 层面尾波利用率不足的方案。但当 block 内 SMEM 与流水线选择已限制吞吐时，持久化无法挽回占用率已造成的损失。在 8192³ 与分离输出分块下，wave quantization 可接受，且瓶颈已在 block 内部——常规网格更优。
结果： 在 8192³ 上为 382.5 TFLOPS——相对 208.7 基线 +83%，与 cuBLAS 持平。

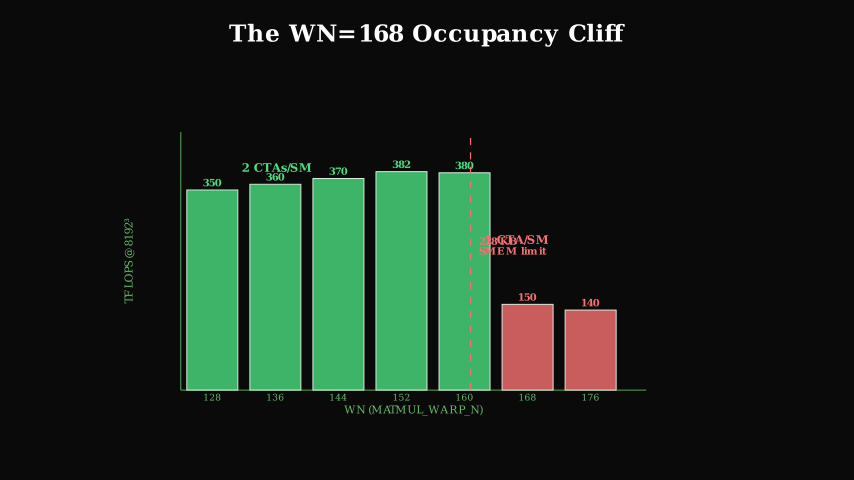

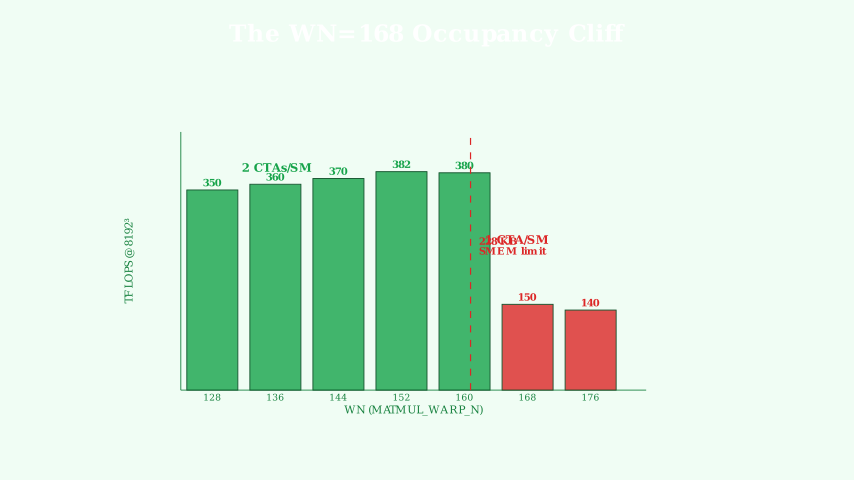

步骤 5：WN 扫描与占用率断崖 —— iter061¶
在分离输出已达到 cuBLAS 量级吞吐之后，问题变为：对 8192³ 而言 WN=152 是否最优，抑或只是从小规模实验继承而来？第三阶段在 8192³ 上扫描 WN，并配合 K-unroll 与 --wgmma-wait-depth：
MATMUL_WARP_N: 160
K-unroll: enabled
--wgmma-wait-depth=N (tuned to match stage count)结果： 380.6 TFLOPS——在 8192³ 上比 iter057 低 1.9 TFLOPS，但跨尺寸表现更强（在 2048³ 上为 cuBLAS 的 100.5%）。
扫描还发现了 WN=168 时的硬失败：
在 WN=168 时，共享内存超过 228 KB。驻留从每 SM 2 个 block 降为 1 个。吞吐断崖式下跌——不是几个百分点，而是延迟隐藏的灾难性丧失。应通过计算 STAGES × tile_dimensions × element_size 并与 228 KB 预算比较来发现，而非凭感觉。
编译器标志：最后一层¶
函数结构确定之后，编译器如何将鳄霸 lower 到 PTX 仍然重要。发布构建共用一套标志组合：
| 标志 | 作用 |
|---|---|
--use-warpspec |
针对生产者/消费者划分的 warp 特化代码生成 |
--stmatrix |
STSM 风格的共享内存矩阵设置 |
--hoist-offset / --hoist-scale |
将地址运算从内层循环中 hoist 出 |
--ptx-barrier |
异步同步用的 barrier 指令 |
--tma-cluster-aware |
面向 SM90 cluster/multicast 偏置 TMA lowering |
--wgmma-wait-depth=N |
将 WGMMA 流水线等待深度暴露为可调参数 |
标志很重要——iter023 仅 --ptx-barrier 与 --stmatrix 就在 2048³ 上带来约 +5%。但完整日志的教训是 操作顺序：扫描 WN 与 STAGES 时冻结标志；仅在分离输出落地后再解冻。在 SMEM 仍错误时过度调标志是常见失败模式。
发布检查点与复现¶
在鳄霸仓库根目录执行 make build 之后：
./croqtile -gs -t cute -arch=sm_90a \
--use-warpspec --stmatrix --hoist-offset --hoist-scale \
--ptx-barrier --tma-cluster-aware \
benchmark/performance/matmul/<INPUT>.co \
-o /tmp/run.cute.result && bash /tmp/run.cute.result --execute| 检查点 | .co 文件名 |
TFLOPS | 规模 | 配置 |
|---|---|---|---|---|
| iter048 | ..._iter048_s3_wn176_best.co |
354.1 | 2048³ | 1p1c，WN=176，3 级 |
| iter050 | ..._iter050_1p2c_splitout.co |
~375 | 4096³ | 1p2c 分离输出，WN=128 |
| iter057 | ..._iter057_1p2c_so_wn152_nonpersis.co |
382.5 | 8192³ | 1p2c 分离输出，WN=152 |
| iter061 | ..._iter061_1p2c_so_wn160_kunroll.co |
380.6 | 8192³ | 1p2c 分离输出，WN=160，K-unroll |
选择： 8192³ 峰值标题取 iter057。需要单个二进制在多种尺寸上表现均衡时取 iter061（2048³ 为 cuBLAS 的 100.5%，8192³ 为 80.7%）。
Harness 默认：CROQTILE_TIMING_WARMUP=10，CROQTILE_TIMING_REPEAT=500。与 .co 文件使用同一 revision 构建，以避免 codegen drift。使用 -arch=sm_90a。与外部 cuBLAS 数据对比时，注明驱动版本与时钟行为。
结论¶
撰写本文对应约 65 次迭代、分三个阶段。第一阶段 38 次迭代约提升 +5%。第二阶段 14 次迭代约提升 +83%。第三阶段打磨最后若干 TFLOPS，并发现 WN=168 的失败。幂律处处可见。
单次最大的结构性收益并非来自某条编译器标志，而是 1p2c 分离输出 将 TFLOPS 推入 370–382 区间。--stmatrix 等标志重要，但若两个消费者共享同一累加器分块，它们无法消除 output_s 上的串行化。若在自己的内核中遇到类似天花板，在动用指令级手段之前，先检查输出路径是否为瓶颈。
+83% 完全来自鳄霸的函数几何、输出暂存与编译器标志——无混合精度、无 split-K、无 CUDA Graph capture。
完整迭代表：README_matmul_f16_aitune_2026-03-23.md。源码：matmul_f16_dyn_sm90.co、matmul_f16_dyn_sm90_warpspec_1p1c.co、matmul_f16_dyn_sm90_warpspec_1p2c.co，以及带日期的 *_iter048_* 至 *_iter061_* 构建。
